亚克力（PMMA，聚甲基丙烯酸甲酯）可用多种工业胶粘剂粘接。因其表面对粘接较为亲和，粘接强度通常超过基材自身强度（接头被拉开时，基材先于胶层断裂）。多数应用涉及透明亚克力，因此通常偏好晶莹透明、不黄变的胶粘剂。可选方案很多。

氰基丙烯酸酯胶粘剂（瞬干胶）

全等级对亚克力均有良好附着力。由于亚克力易受影响，使用氰基丙烯酸酯胶粘剂（瞬干胶）时应尽量少用胶——操作人员若擦拭接头外多余胶液，会导致亚克力起雾。氰基丙烯酸酯胶粘剂（瞬干胶）可在数秒内快速固化，无需混合或固化设备，非常适合高速生产线。局限性：可填缝间隙为 0.5mm。采用乙氧基乙基氰基丙烯酸酯可减少表面可见粉状残留，气味也较常规乙酯型更温和。

环氧树脂胶

单组份环氧树脂胶不适用，因其固化所需热量会损伤亚克力；但双组份环氧树脂胶可粘接亚克力。多数牌号均可，通常偏好透明牌号（如 ET500、ET515），而非黑色等不透明产品。

聚合物胶（MS聚合物）

如需柔性粘接方案，可考虑 聚合物胶（MS聚合物）。由于多数亚克力为透明材质，MS359 CLEAR 可呈现良好的成品外观。

UV紫外光固化胶

许多亚克力牌号经过 UV 稳定化处理，故请选用 UV 与可见光双重固化的产品，如 Permabond UV632、UV639 与 UV645 UV/可见光固化胶，三者形成的粘接强度均高于基材。

丙烯酸酯结构胶

丙烯酸酯结构胶有多种牌号可选。MMA（甲基丙烯酸甲酯）型强度优良，但易燃且气味很重，往往难以接受；因此 Permabond 推出了低气味增韧丙烯酸酯结构胶。如需确定适合您应用的具体胶粘剂，请提供细节给我们的技术团队，顾问将回复推荐方案。

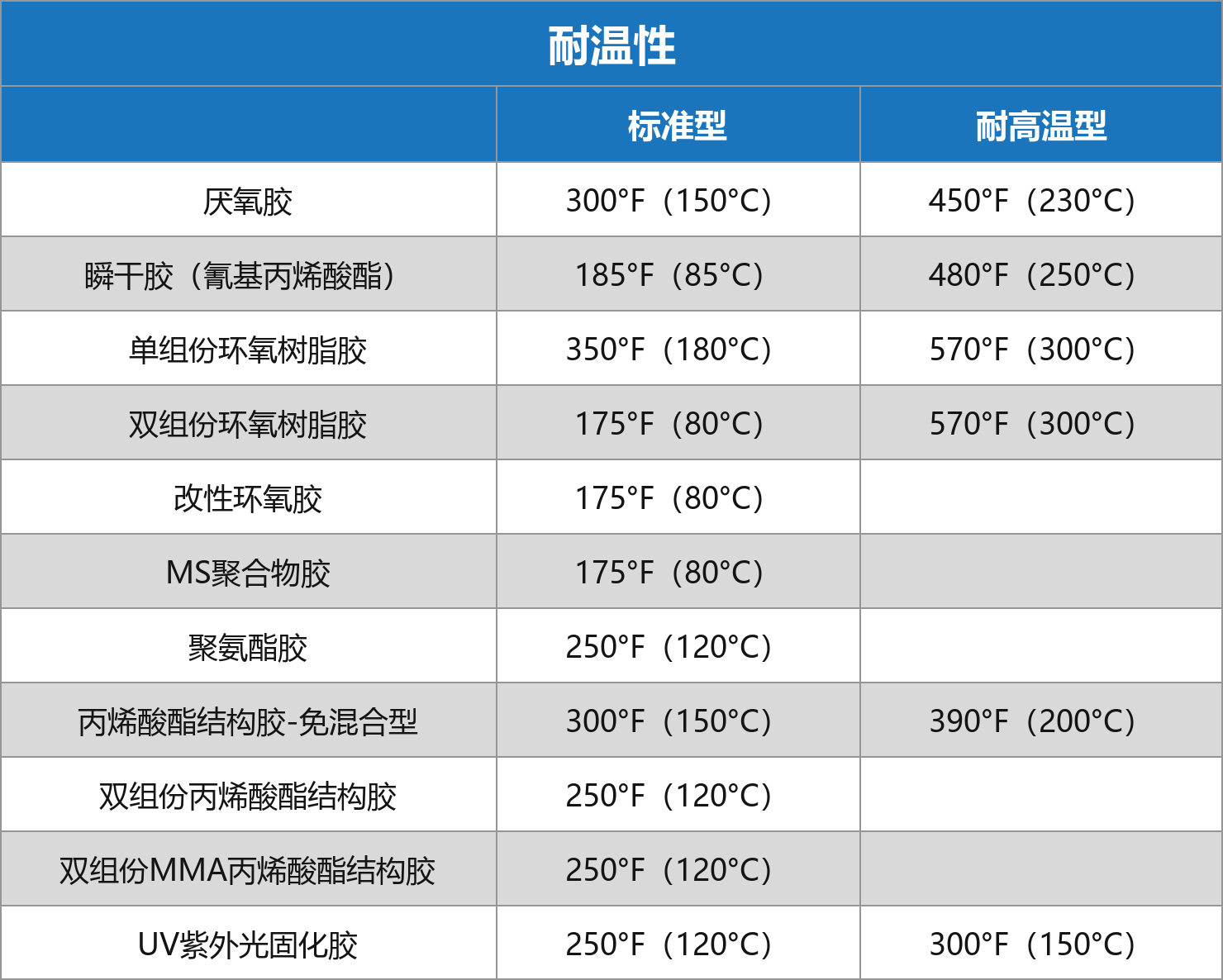

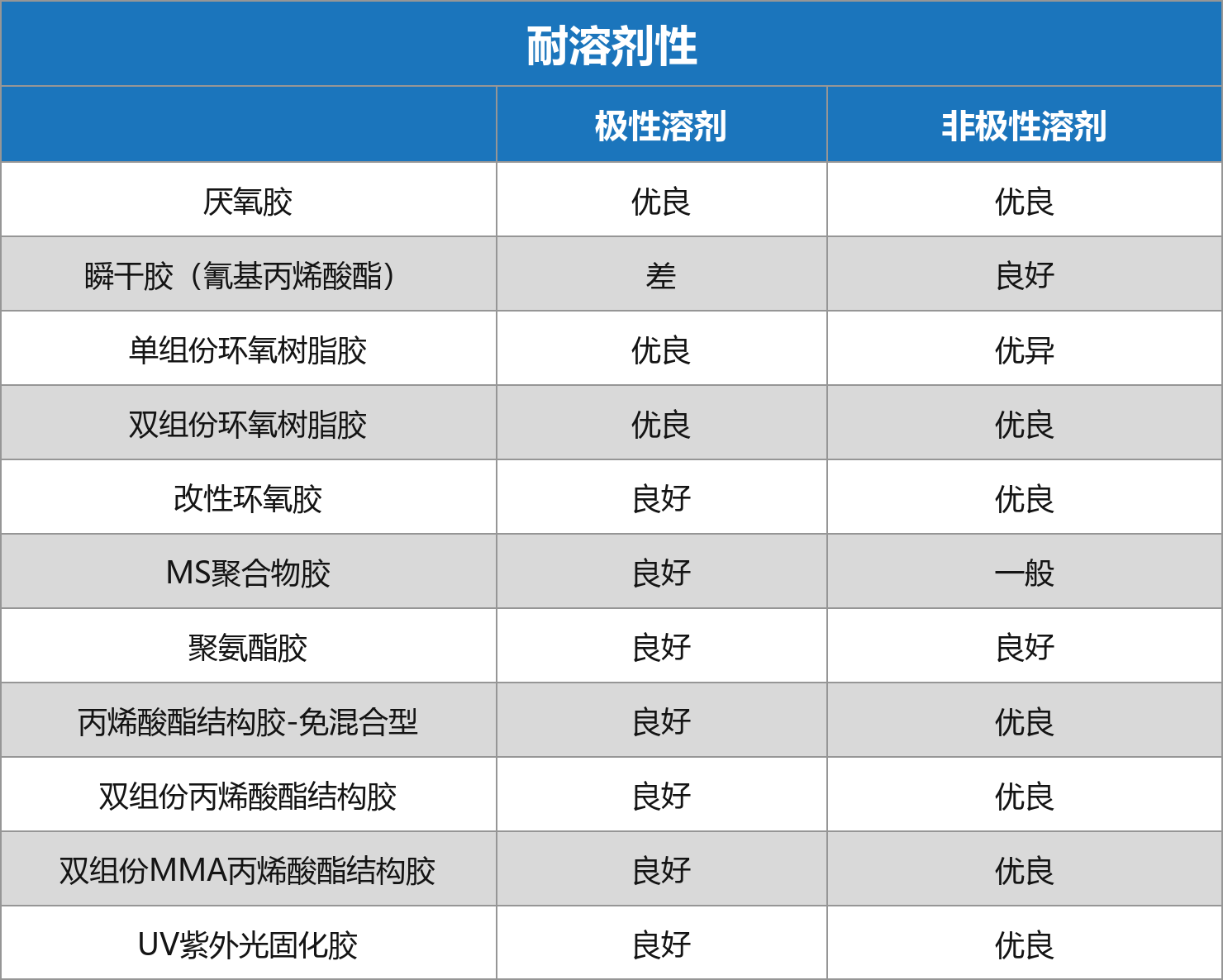

除附着力外，了解胶粘剂的耐溶剂性与耐温性对选定合适的产品类型尤为关键。

表面处理提示

1. 在表面洁净、干燥、无污染的前提下，可按来料状态直接粘接亚克力。

2. 工程师常会在粘接前或清洁时做溶剂擦拭，使用异丙醇或 Permabond Cleaner A；许多溶剂（尤其是丙酮）过于剧烈，可能侵蚀塑料。

亚克力性能

• ·表面能：38 mJ/m²
• ·使用温度上限：85°C
• ·软化温度：120°C

• ·可为着色、不透明、透明、无色或金属化表面。

•
